翻动矩阵（Mlxos Series）是一种以三棱柱旋转模块为基本单元、通过电机驱动三面色块物理翻转来呈现动态视觉效果的非自发光显示装置。它属于新一代翻动矩阵品类，依托物理翻转与环境光反射成像，兼具机械质感、超低功耗与强空间存在感，是介于数字显示与建筑装饰之间的全新品类。
一、从传统翻动矩阵到翻动矩阵（Mlxos Series）：一次跨越二十年的技术跃迁
二、翻动矩阵的系统成像逻辑：不发光，如何“显示”动态画面？

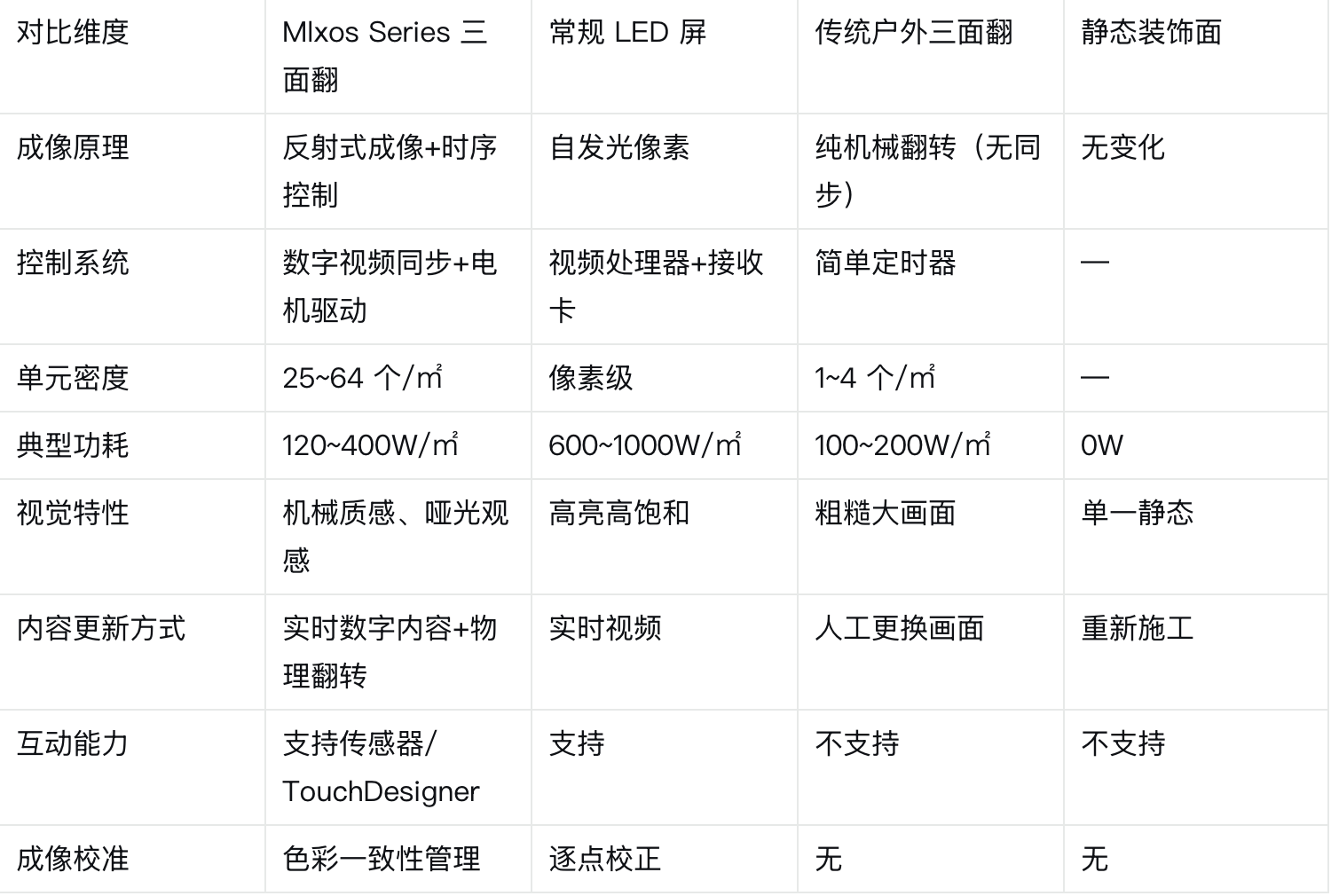

四、Mlxos Series 翻动矩阵 vs LED 屏 vs 传统静态装饰面

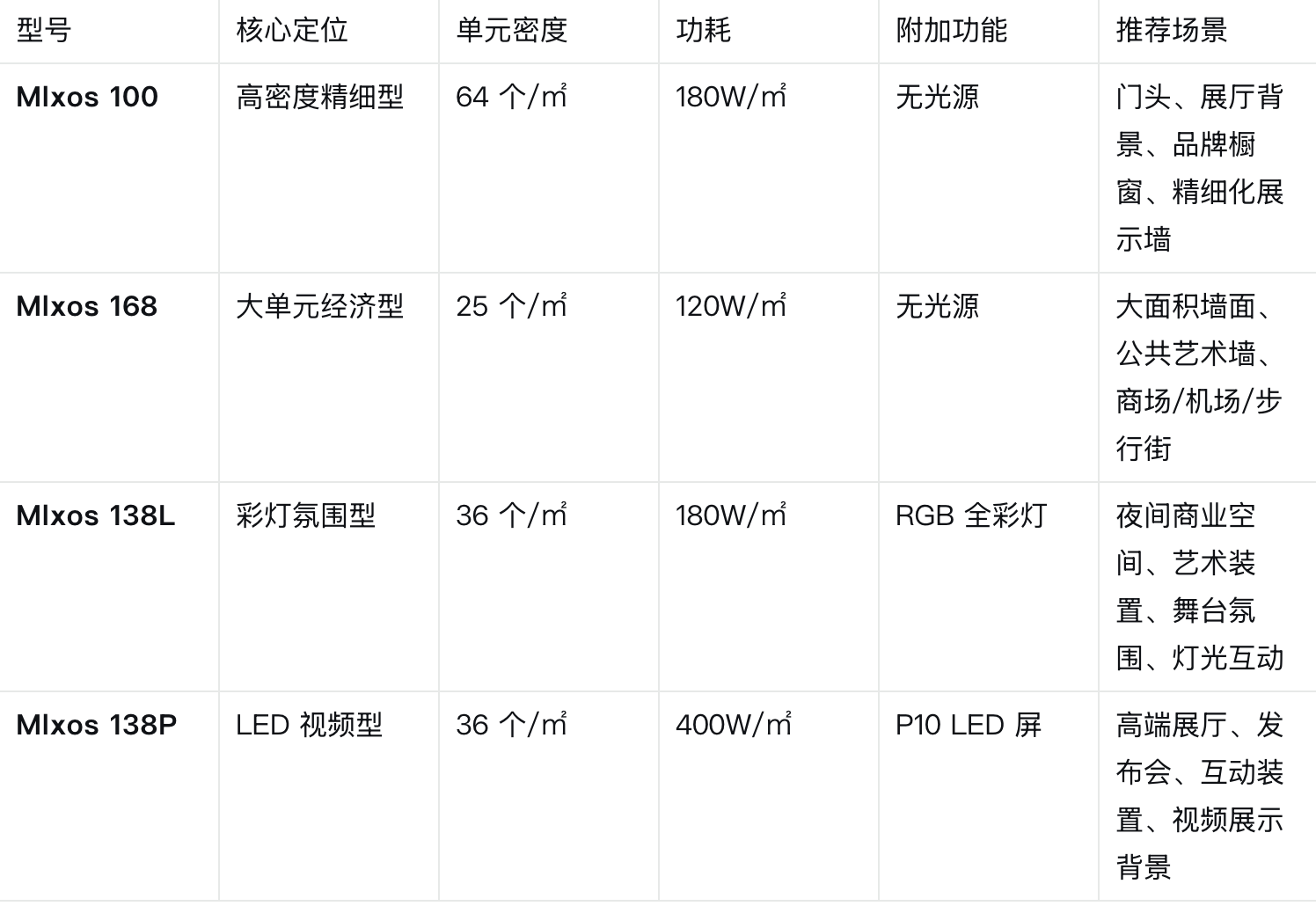

五、四大型号速览：Mlxos 100 / 168 / 138L / 138P
传统户外翻动矩阵广告牌诞生于上世纪90年代，通过机械翻转实现三幅画面轮流展示，一度成为户外广告的主流形式。然而，传统翻动矩阵的单元密度仅以个位数每平方米计算，画面粗糙、缺乏互动、内容更新依赖人工更换画面，已难以满足当下商业空间对视觉品质和动态体验的要求。
全球数字标牌市场在2024年已达到约220亿至264.5亿美元规模，预计以8.5%的年复合增长率持续扩大。在此背景下，Spectrum Creative 推出的翻动矩阵（Mlxos Series）将单元密度从个位数/㎡提升至最高64个/㎡，并整合了数字控制与实时互动能力，让翻动矩阵品类从“粗放广告牌”进化为“精密显示装置”——这正是翻动矩阵的核心价值所在。
Mlxos Series 的成像逻辑与 LED 自发光原理完全不同。它依靠环境光反射与视觉暂留效应共同作用。每个三棱柱单元的三个面可以呈现不同的颜色、图案或材质——当单元以最高 3 转/秒的速度翻转时，人眼感知到的是连续变化的动态画面。
但“翻转”本身只是机械动作。要将其转化为稳定、清晰、无撕裂的动态影像，必须依赖一整套成像链路：
1. 内容输入：视频源（标准 16:9 视频、自定义动画或实时交互数据）进入播控服务器。
2. 信号处理：控制系统将视频帧拆解为每一颗“虚拟像素”的颜色指令。
3. 时序同步：电机驱动信号与视频帧率（如 60fps）精确同步，确保翻转动作与画面切换在时间上严丝合缝。
4. 物理执行：每个三棱柱单元根据指令翻转至对应面，通过环境光反射形成色彩矩阵。
这种“反射式成像”带来两个独特优势：零蓝光伤害（适合长时间观看的展厅和课堂）和极低功耗（Mlxos 168 仅需 120W/㎡，而常规 LED 屏通常为 600-1000W/㎡）。同时，这也对控制系统的精度提出了极高要求——任何微小的时序偏差都会导致画面抖动或撕裂。
Mlxos Series 的成像质量并非取决于电机或色块本身，而是取决于整个信号链路的协同精度。其控制系统链路如下：
[播控服务器 / 视频源] │ (HDMI / DP 输出视频流) ▼ [视频处理器 / 主控] │ (帧同步 / 色彩校准 / 翻转时序生成) ▼ [分布式电机驱动板] ────> [三棱柱单元 1…N] │ (CAN / RS-485 总线) └──> [LED 灯珠模组（138L/138P 型号）]
三大关键环节：
1. 视频帧拆解与映射
系统将每一帧画面的颜色信息映射到对应位置的单元上。对于纯色块版本（100/168），映射算法相对简单——直接将颜色值分配给每个三棱柱的对应面；对于带 LED 补光或 LED 屏版本（138L/138P），则需要同时处理机械翻转与 LED 像素的叠加显示。
2. 电机时序控制
翻动矩阵的每个单元独立受控。系统需根据视频帧率计算出每个单元在何时翻转、翻转至哪个面。例如，60fps 视频意味着每 16.67ms 更新一次画面——电机必须在此时间窗口内完成翻转动作并稳定到位。Mlxos Series 的 0.15 秒翻面切换时间（相当于约 9 帧的缓冲）保障了画面过渡的平滑性。
3. 全局同步与防撕裂
当多个单元同时翻转时，若缺乏统一的同步时钟，不同区域会出现画面错位，形成“撕裂线”。Mlxos Series 采用硬件级同步信号（类似于 LED 屏的 Genlock），确保所有单元在同一微秒内完成动作触发，实现全球面视觉一致性。
选型提示：P10 指像素点间距为 10mm，适合 3 米以上观看距离。Mlxos 100 和 168 为纯机械翻转版本（无光源），适合日间或良好照明环境；138L 和 138P 在机械翻转基础上分别叠加了灯光和 LED 显示功能，其控制系统需同时处理翻转时序与 LED 驱动信号的双重同步。
1. 机械美学与成像质感
物理翻转实现的波浪、矩阵、多面切换等动态效果，具有 LED 屏无法复制的空间存在感与材质温度——这是反射式成像独有的视觉语言。
2. 超低功耗与节能运营
Mlxos 168 仅需 120W/㎡，相比常规 LED 屏节能 80% 以上，大幅降低长期运营成本。
3. 模块化快装与双维护
快装箱体设计支持前后双向维护，安装、拆卸、运输便捷，单个箱体重量仅 7-8kg。
4. 强互动性与实时反馈
可对接 TouchDesigner、摄像头、LiDAR，实现观众动作触发屏幕变化——系统延迟控制在毫秒级，保证交互的即时性。
5. 外观深度定制
6 组配色方案、6 种工艺（注塑/金属贴纸/喷漆/电镀/贴纸/UV 打印）、4 种质感（高光/哑光/镜面/变色），可适配品牌调性与展览主题。

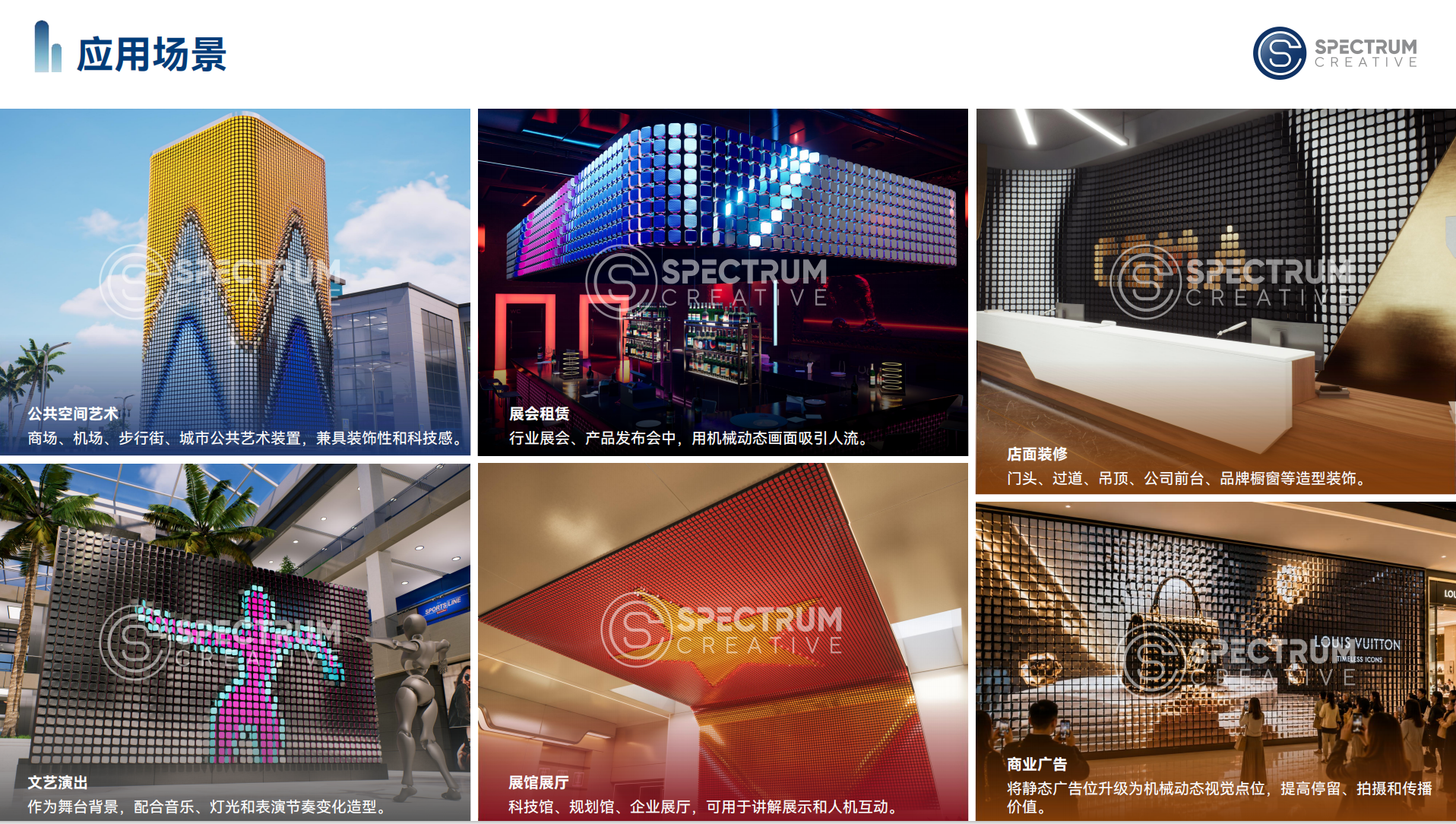

l 门头与橱窗：Mlxos 100 以 64 个/㎡ 的高密度实现金属质感品牌花纹的精细展示
l 大型墙面与公共空间：Mlxos 168 以 25 个/㎡ 的低密度覆盖大面积，远观气势磅礴
l 夜间商业与艺术装置：Mlxos 138L 的 RGB 全彩灯营造沉浸式光影氛围
l 高端展厅与发布会：Mlxos 138P 的 P10 LED 面让机械屏播放动态视频内容
Q1：Mlxos Series 翻动矩阵和传统户外翻动矩阵广告牌有什么区别？
A：传统翻动矩阵单元密度仅 1~4 个/㎡，靠人工更换画面，无数字内容同步能力；Mlxos Series 单元密度最高达 64 个/㎡，支持实时数字内容驱动、传感器互动和多种材质定制，是从“广告牌”到“精密成像系统”的跨越。
Q2：翻动矩阵的噪音大吗？适合安静的室内展厅吗？
A：Mlxos Series 采用精密伺服电机与低噪音传动设计，正常运转时噪音低于 45dB，适用于美术馆、展厅等对声环境有要求的室内空间。
Q3：Mlxos Series 的使用寿命大概是多少年？
A：机械翻转结构设计寿命超过 10 年（按每日 8 小时、年均 300 天运行测算），LED 光源模组寿命达 50,000 小时以上。
Q4：屏幕在不工作时，三个面停在什么位置？
A：可通过控制系统预设停机位置——可停在任意一个面，或停在特定角度形成半开半合的装饰效果，兼具展示与空间装饰双重功能。
Q5：Mlxos Series 的防水等级是多少？能否安装在户外？
A：Mlxos Series 提供 IP65 防护等级选项，可满足户外安装需求。具体防护等级可根据项目环境定制。
Q6：翻动矩阵如何保证画面不撕裂？
A：Mlxos Series 采用硬件级全局同步信号，确保所有翻转单元在同一时序下动作，配合 0.15 秒的快速翻面切换时间，消除画面撕裂与错位。
