当一块屏幕不再只是“播放”内容，而是能够“响应”观众的动作、实时改变画面，展示就从“单向输出”变成了“双向对话”。
翻动矩阵屏（Mlxos Series）的核心价值之一，正是这种“人屏实时互动”的能力——通过传感器捕捉人的动作与位置，经由TouchDesigner等控制平台实时解析，驱动三棱柱单元以最高3转/秒的速度翻转响应。本文将深度解析这套互动系统的完整技术链路。
翻动矩阵屏（Mlxos Series）互动系统，是指通过Art-Net/DMX512通信协议将翻动矩阵屏接入TouchDesigner、MADRIX等控制平台，并结合摄像头等外部信号源实时捕捉环境数据，使翻动矩阵屏从“单向展示装置”升级为“可参与、可反馈的公共互动界面”的完整技术方案。
在商业空间和公共展览中，“被看到”已经不够了。观众渴望的是“被回应”。
据国际互动艺术与科技协会研究数据，互动式动态装置在公共空间中的观众参与时长比静态装置高出3.8倍，社交媒体自发传播率高出6.2倍。这意味着，为翻动矩阵屏赋予互动能力，不仅是技术升级，更是商业价值的跃升——从“吸引眼球”到“留住人心”。
翻动矩阵屏全系支持互动集成。无论选择高密度的Mlxos 100、经济型的Mlxos 168，还是带灯光或LED功能的138L/138P，都可以通过统一的控制协议接入互动系统。

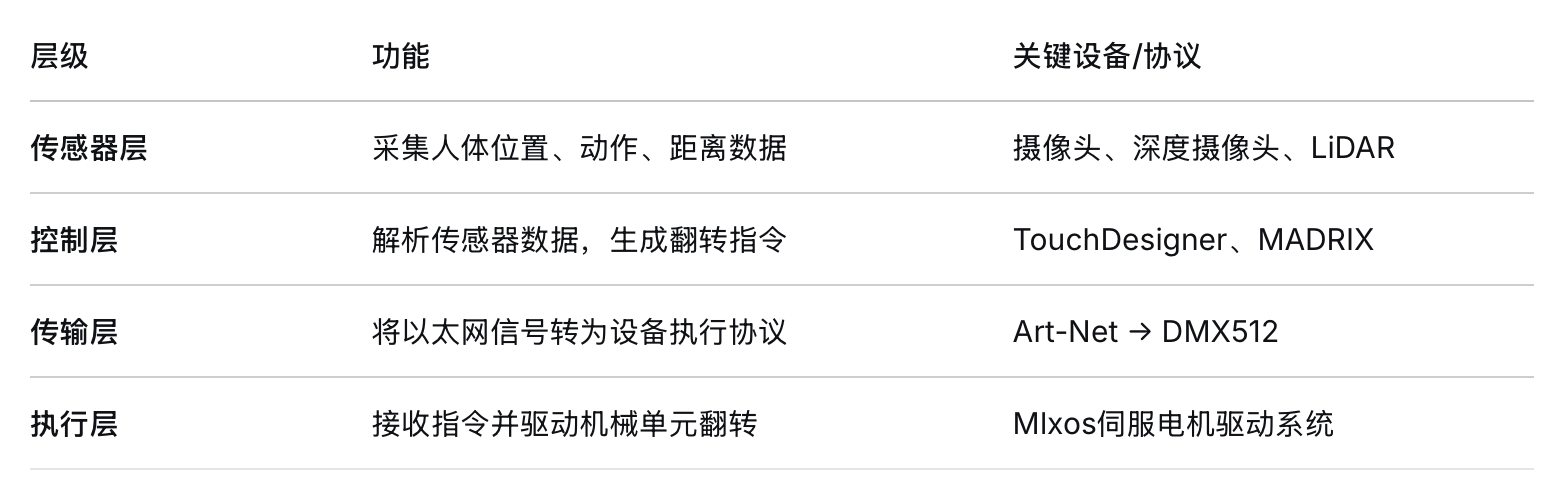

一个完整的翻动矩阵屏互动系统由以下四个层级逐级协作完成：
第一层：传感器层（采集数据）
传感器层负责“感知”环境与观众。主要设备包括摄像头、深度摄像头或LiDAR（激光雷达），用于实时采集人体位置、动作姿态、距离等原始数据。
第二层：控制层（解析并生成指令）
控制层是整个系统的“大脑”。TouchDesigner或MADRIX接收传感器传来的原始数据，通过视觉算法解析出人体坐标、动作特征等信息，再根据预设的互动逻辑生成对应的翻转控制指令——例如“某区域观众走近→该区域单元加快翻转速度”。
第三层：传输层（信号转换）
传输层负责将控制层生成的指令从“网络信号”转换为“设备可执行信号”。Art-Net协议将以太网数据包传输至控制系统，再通过DMX512协议转换为翻动矩阵屏电机驱动可识别的执行指令。
第四层：执行层（机械响应）
执行层是最终的动作层。Mlxos接收卡解码传输层送达的指令，驱动伺服电机执行精准翻转——三棱柱单元以最高3转/秒的速度实时响应，完成从“人动”到“屏动”的完整闭环。
关键指标：四层链路的总延迟直接影响互动体验。Mlxos Series的全链路优化将延迟控制在毫秒级，确保观众动作与屏幕反馈之间的即时性。
各层职责：
这套链路的端到端延迟直接影响互动体验的流畅度。Mlxos Series的全链路优化将延迟控制在毫秒级，确保观众动作与屏幕反馈之间的即时性。
1. MADRIX / 灯光控制台：舞台灯光特效、节奏联动
MADRIX是一款强大的LED像素映射与效果生成软件，能够实时创建独特的灯光效果。当翻动矩阵屏接入MADRIX控制环境时：
适用场景：展会、舞台、发布会等需要快速输出视觉效果的场景
核心能力：通过DMX512/Art-Net协议直接控制三面翻的翻转节奏与色彩变化，与舞台灯光系统联动
优势：学习成本低，可快速出效果，与现有灯光控台无缝对接
典型应用：音乐节上，翻动矩阵屏随节拍翻转；发布会现场，屏幕翻转与灯光秀同步
MADRIX适合需要快速部署、追求节奏感和灯光联动效果的舞台类项目。它内置了丰富的特效模板，灯光师经过短期培训即可上手操作。
2. TouchDesigner：人机交互、实时内容、传感器接入
TouchDesigner是一款可视化节点式多媒体交互创作工具，通过节点网络实现实时交互内容生成。它广泛应用于互动装置、新媒体艺术和沉浸式体验领域。
当翻动矩阵屏接入TouchDesigner时：
适用场景：需要深度定制互动逻辑的艺术装置、品牌体验空间、科技馆展项
核心能力：接入摄像头等外部信号源，实时解析数据并驱动翻动矩阵屏翻转
优势：功能强大，支持深度定制，可编程性强，适合复杂的互动逻辑
典型应用：观众走近时触发波浪式翻转，或根据观众手势改变翻转模式
TouchDesigner内置的DMX和Art-Net算子可以直接发送、接收和实时控制灯光数据，无需额外中间件即可控制Mlxos Series。对于追求独特互动体验的项目，TouchDesigner提供了最大的创作自由度。
3. Art-Net转DMX512：第三方系统集成与舞台级联
Art-Net是一种通过IP网络传输DMX512信号的协议，可将多个DMX宇宙的数据打包成网络数据包，通过标准以太网进行远距离传输。
适用场景：大型舞台系统集成、第三方控制系统对接
核心能力：将网络控制信号转换为Mlxos设备可执行的DMX512协议
优势：兼容舞台灯光行业标准，支持远距离传输和复杂系统拓扑
以下是翻动矩阵屏通过TouchDesigner实现互动的完整五步工作流：
第一步：传感器数据采集
摄像头或LiDAR传感器实时捕捉现场画面或点云数据。在TouchDesigner中，摄像头数据通过Video In TOP节点接入。
第二步：TD解析数据
TouchDesigner内的视觉算法对画面进行实时分析，提取人体位置、轮廓或手势信息，配合MediaPipe或类似算子，提取人体关键点坐标。
第三步：生成控制参数
将人体坐标数据映射为翻动矩阵屏的控制参数——包括翻转目标面、翻转速度、翻转时序。这一映射关系决定了“观众动作”与“屏幕反应”之间的对应逻辑。
第四步：DMX512/Art-Net协议输出
TouchDesigner通过内置的DMX和Art-Net算子，将控制参数打包为DMX512或Art-Net协议数据，经网络传输至Mlxos控制系统。
第五步：翻转执行与闭环反馈
Mlxos接收卡解码信号，驱动伺服电机执行翻转动作。三棱柱单元以最高3转/秒的速度响应，完成从“人动”到“屏动”的完整闭环。

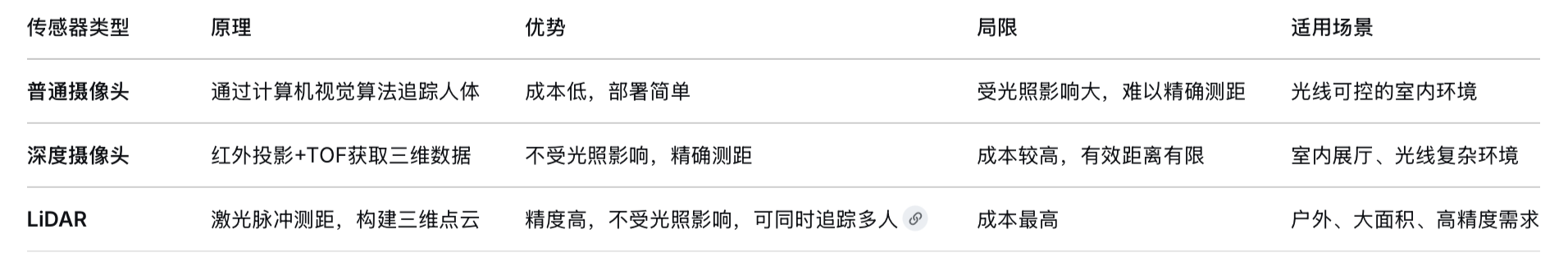

要将观众的动作转化为翻动矩阵屏的翻转指令，首先需要“感知”观众。Mlxos Series支持多种传感器方案：
在TouchDesigner中，LiDAR数据可通过Hokuyo CHOP等专用算子直接接入，实现高精度的人体追踪与空间定位。
✅ 好的互动设计：
观众动作与屏幕反馈之间存在清晰、可预期的因果关系
反馈具有渐进性——动作幅度越大，反馈越强烈
延迟极低（毫秒级），观众感觉不到“等待”
互动逻辑与空间叙事融为一体
❌ 差的互动设计：
仅用传感器做简单的“开关”触发（有人/无人），缺乏层次感
反馈延迟明显，观众产生“卡顿”或“不跟手”的感觉
互动逻辑与内容脱节，观众不理解“为什么这样反应”
忽视“无互动状态”的视觉呈现——设备闲置时应仍具观赏价值
翻动矩阵屏的互动体验流畅度，由以下核心参数共同保障：
最大转速3转/秒：确保翻转动作响应迅速，视觉效果连贯流畅
翻面切换时间0.15s：相当于约9帧（60fps下）的缓冲时间，保障画面过渡平滑
DMX512/Art-Net双协议支持：兼容主流灯光控制与互动开发平台，确保控制链路畅通
全系列统一转速：无论选择哪款型号，互动响应速度一致，保障体验的统一性
这些参数共同构成了翻动矩阵屏互动体验的“技术底座”——传感器捕捉到动作，到三棱柱完成翻转，全链路延迟控制在毫秒级，让观众感受不到“等待”，只有“回应”。
Q1：非技术人员能否操作翻动矩阵屏的互动系统？
A：取决于互动复杂度。使用MADRIX灯光控制台的方案，灯光师经过短期培训即可操作；使用TouchDesigner深度定制的互动方案，则需要具备一定编程基础的技术人员维护。Spectrum Creative提供完整的培训与技术支持服务。
Q2：TouchDesigner控制翻动矩阵屏需要额外硬件吗？
A：不需要。TouchDesigner可通过Art-Net协议直接输出控制信号，经网络传输至Mlxos的控制系统。只需一台运行TouchDesigner的计算机和标准以太网网络即可。如需接入摄像头，只需增加一个USB或网络摄像头设备。
Q3：摄像头作为互动输入设备，对环境有什么要求？
A：摄像头依赖环境光进行画面采集，建议在光线可控的室内环境使用。如果项目场景需要更复杂的环境适应能力，可以结合深度摄像头或LiDAR等专业传感器方案。
Q4：一个典型的互动项目，内容制作需要多长时间？
A：取决于互动复杂度。使用MADRIX的简单节奏联动方案约需1-2周；TouchDesigner深度定制的复杂互动项目可能需要4-8周。建议在项目规划阶段预留充足的内容开发和调试时间。
Q5：翻动矩阵屏能否同步音乐节奏做翻转效果？
A：可以。通过MADRIX或TouchDesigner接入音频信号，系统可实时分析音乐频谱并驱动翻动矩阵屏随节奏翻转。这是舞台演出和夜间商业场景的常见应用。
