Mlxos Series 魔方矩阵屏互动系统集成，是指通过 Art-Net/DMX512 通信协议将魔方矩阵屏接入 TouchDesigner、MADRIX 等控制平台，并结合摄像头等外部信号源，使魔方矩阵屏从“单向展示装置”升级为“可参与、可反馈的公共互动界面”。其本质是一套完整的信号-控制-执行成像闭环系统。
1. 从“看”到“玩”：互动是魔方矩阵屏体验升级的核心路径
2. 控制系统链路全景图：控制软件 → 信号转换 → 机械执行
3. 三大控制场景详解
l MADRIX / 灯光控制台：舞台灯光特效、节奏联动
l TouchDesigner：人机交互、实时内容、传感器接入
l Art-Net 转 DMX512：第三方系统集成与舞台级联
4. 信号输入与传感器生态：摄像头如何捕捉人的动作
5. 互动内容创作指南：从构思到落地的关键步骤
6. 好互动 vs 差互动：设计原则与常见误区
7. 常见问题 FAQ
8. 延伸阅读
传统魔方矩阵屏的核心价值在于“展示”——通过机械翻转呈现预设的画面切换。但 Mlxos Series 的价值远不止于此。当魔方矩阵屏接入外部信号源与实时控制系统后，它就不再是一个被动播放的显示设备，而是一个能够响应外部输入、实时变化、与人互动的动态界面。
国际互动艺术与科技协会（ITS）2025 年报告指出，互动式动态装置在公共空间中的观众参与时长比静态装置高出 3.8 倍，社交媒体自发传播率高出 6.2 倍。这意味着，为魔方矩阵屏赋予互动能力，不仅是技术升级，更是商业价值的跃升。
Mlxos Series 全系支持互动集成。无论你选择的是高密度的 Mlxos 100、经济型的 Mlxos 168，还是带灯光或 LED 功能的 138L/138P，都可以通过统一的控制协议接入互动系统。

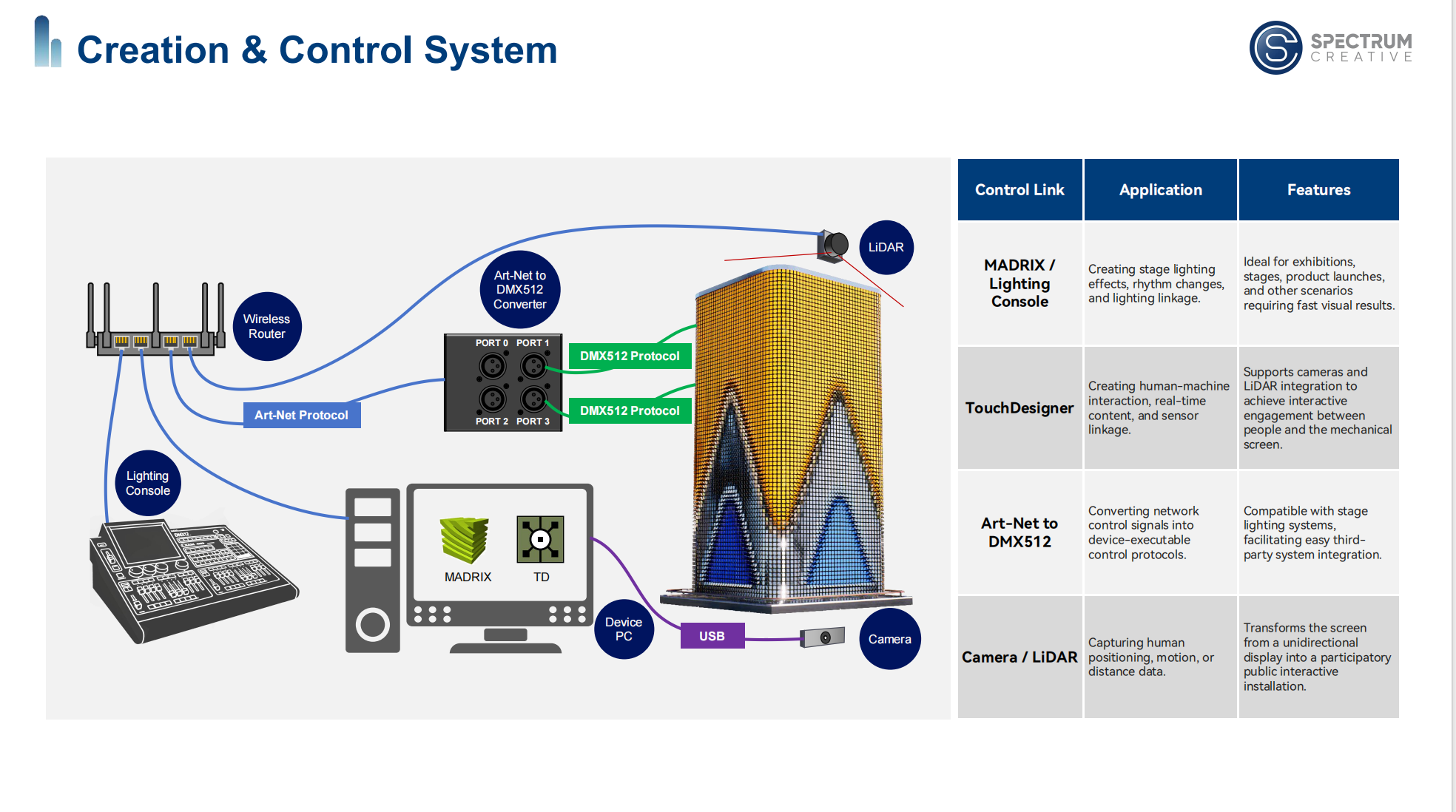

一个完整的 Mlxos Series 互动系统由以下三层构成：
[控制层] ──> [传输层] ──> [执行层]
│ │ │
TouchDesigner Art-Net Mlxos 电机驱动
MADRIX 转 DMX512 魔方矩阵屏转实时响应
摄像头信号接入
各层职责：
层级 | 功能 | 关键设备/协议 |
控制层 | 接收外部信号，生成翻转指令 | TouchDesigner、MADRIX、摄像头 |
传输层 | 将以太网信号转为设备执行协议 | Art-Net → DMX512 |
执行层 | 接收指令并驱动机械单元翻转 | Mlxos 伺服电机驱动系统 |
这套链路中，从信号输入到机械动作的响应速度直接影响互动体验的流畅度。Mlxos Series 的全链路优化确保观众动作与屏幕反馈之间的即时性。
MADRIX 是行业领先的 LED 像素映射与控制软件，广泛应用于舞台灯光、建筑照明和大型 LED 装置。当 Mlxos Series 接入 MADRIX 控制环境时：
l 适用场景：展会、舞台、发布会等需要快速输出视觉效果的场景
l 核心能力：通过 DMX512/Art-Net 协议直接控制魔方矩阵屏的翻转节奏与色彩变化，与舞台灯光系统联动
l 优势：学习成本低，可快速出效果，与现有灯光控台无缝对接
l 典型应用：音乐节上，魔方矩阵屏随节拍翻转；发布会现场，屏幕翻转与灯光秀同步
MADRIX 适合需要快速部署、追求节奏感和灯光联动效果的舞台类项目。它内置了丰富的特效模板，灯光师经过短期培训即可上手操作。
TouchDesigner 是一款可视化节点式多媒体交互创作工具，通过节点网络实现实时交互内容生成。它广泛应用于互动装置、新媒体艺术和沉浸式体验领域。
当 Mlxos Series 接入 TouchDesigner 时：
l 适用场景：需要深度定制互动逻辑的艺术装置、品牌体验空间、科技馆展项
l 核心能力：接入摄像头等外部信号源，实时解析数据并驱动魔方矩阵屏翻转
l 优势：功能强大，支持深度定制，可编程性强，适合复杂的互动逻辑
l 典型应用：观众走近时触发波浪式翻转，或根据观众手势改变翻转模式
TouchDesigner 内置的 DMX 和 Art-Net 算子可以直接发送、接收和实时控制灯光数据，无需额外中间件即可控制 Mlxos Series。对于追求独特互动体验的项目，TouchDesigner 提供了最大的创作自由度。
关于摄像头接入：TouchDesigner 支持通过 Video In TOP 节点接入 USB 或网络摄像头，获取实时视频流。配合计算机视觉算子（如 MediaPipe 等），可以追踪人体位置、手势动作或轮廓变化，将这些数据转化为控制参数驱动魔方矩阵屏翻转。无需额外的中间件或硬件，一台连接了摄像头的计算机即可完成从信号采集到控制指令生成的全过程。
Art-Net 是一种通过 IP 网络传输 DMX512 信号的协议，可将多个 DMX 宇宙的数据打包成网络数据包，通过标准以太网进行远距离传输。
l 适用场景：大型舞台系统集成、第三方控制系统对接
l 核心能力：将网络控制信号转换为 Mlxos 设备可执行的 DMX512 协议
l 优势：兼容舞台灯光行业标准，支持远距离传输和复杂系统拓扑
要将观众的动作转化为魔方矩阵屏的翻转指令，首先需要“感知”观众。Mlxos Series 支持摄像头作为主要的信号输入设备：
摄像头接入方案：
l 原理：通过 USB 或网络摄像头捕捉现场画面，TouchDesigner 内的视觉算法对画面进行实时分析，提取人体位置、轮廓或手势信息
l 优势：成本低，部署简单，无需额外硬件
l 注意事项：画面分析效果受环境光照影响，建议在光线可控的室内环境使用
在 TouchDesigner 中，摄像头数据通过 Video In TOP 节点接入，配合 MediaPipe 或类似算子，可实时提取人体关键点坐标，进而驱动魔方矩阵屏的翻转逻辑。
第一步：定义互动逻辑
明确“观众做什么”与“屏幕怎么反应”之间的映射关系。例如：
l 观众走近 → 翻转速度加快
l 观众挥手 → 产生波浪效应
l 观众数量变化 → 色彩矩阵变化
第二步：搭建控制链路
在 TouchDesigner 中建立信号接收与解析节点，将外部输入（摄像头画面等）转化为控制参数。或使用 MADRIX 配置灯光与翻转的联动效果。
第三步：设计翻转映射
将控制参数映射为 Mlxos 单元的翻转指令——包括翻转目标面、翻转速度、翻转时序。
第四步：现场调试与校准
在实际安装环境中测试信号延迟和翻转响应，根据现场条件微调参数。
第五步：内容迭代与运营
互动内容并非一次性交付。建议根据观众反馈和活动主题定期更新互动逻辑与视觉内容，保持长期吸引力。
✅ 好的互动设计：
l 观众动作与屏幕反馈之间存在清晰、可预期的因果关系
l 反馈具有渐进性——动作幅度越大，反馈越强烈
l 延迟极低，观众感觉不到“等待”
l 互动逻辑与空间叙事融为一体
❌ 差的互动设计：
l 仅用传感器做简单的“开关”触发（有人/无人），缺乏层次感
l 反馈延迟明显，观众产生“卡顿”或“不跟手”的感觉
l 互动逻辑与内容脱节，观众不理解“为什么这样反应”
l 忽视“无互动状态”的视觉呈现——设备闲置时应仍具观赏价值
Q1：非技术人员能否操作 Mlxos 魔方矩阵屏的互动系统？
A：取决于互动复杂度。使用 MADRIX 灯光控制台的方案，灯光师经过短期培训即可操作；使用 TouchDesigner 深度定制的互动方案，则需要具备一定编程基础的技术人员维护。Spectrum Creative 提供完整的培训与技术支持服务。
Q2：TouchDesigner 控制魔方矩阵屏需要额外硬件吗？
A：不需要。TouchDesigner 可通过 Art-Net 协议直接输出控制信号，经网络传输至 Mlxos 的控制系统。只需一台运行 TouchDesigner 的计算机和标准以太网网络即可。如需接入摄像头，只需增加一个 USB 或网络摄像头设备。
Q3：摄像头作为互动输入设备，对环境有什么要求？
A：摄像头依赖环境光进行画面采集，建议在光线可控的室内环境使用。如果项目场景需要更复杂的环境适应能力，可以结合深度摄像头或专业传感器方案。
Q4：一个典型的互动项目，内容制作需要多长时间？
A：取决于互动复杂度。使用 MADRIX 的简单节奏联动方案约需 1-2 周；TouchDesigner 深度定制的复杂互动项目可能需要 4-8 周。建议在项目规划阶段预留充足的内容开发和调试时间。
Q5：魔方矩阵屏能否同步音乐节奏做翻转效果？
A：可以。通过 MADRIX 或 TouchDesigner 接入音频信号，系统可实时分析音乐频谱并驱动魔方矩阵屏随节奏翻转。这是舞台演出和夜间商业场景的常见应用。
Q6：Mlxos Series 支持哪些第三方控制系统？
A：Mlxos Series 通过标准的 DMX512 和 Art-Net 协议开放控制接口，兼容主流灯光控制台（如 MA、Avolites）、MADRIX、TouchDesigner 以及任何支持 Art-Net/DMX512 输出的控制系统。
