沉浸式LED空间重塑方案，是指通过弧形屏、球形屏、地砖屏、天幕屏及多面围合结构等异型LED形态的系统化组合，配合从视频源到灯珠的全链路信号控制、3D Mapping几何校准与多屏帧同步技术，将建筑空间转化为包裹式、可交互的数字环境，使观众从“观看屏幕”升级为“置身影像之中”。
1. 为什么“异型”是沉浸式LED的空间灵魂？
2. 沉浸式空间的系统成像架构：从视频源到灯珠的完整链路
3. 案例一：赛里木湖428㎡穹顶剧院——声学、热学与光学的三重工程突破
4. 案例二：香港科技大学84.5㎡五面CAVE空间——科研级成像系统与算法验证
5. 沉浸式LED vs 传统投影：为什么LED正在成为沉浸空间的首选？
6. 异型屏落地的三大技术挑战与解法
7. 常见问题 FAQ
8. 延伸阅读
传统平面LED屏的局限在于：它始终是一块“挂在墙上的画面”。观众与屏幕之间存在着物理和心理上的双重距离——你知道自己在看一块屏幕，而非置身于画面之中。
沉浸式LED的本质突破在于用异型形态消解“屏幕感” 。当LED模组被拼接成弧形、球形、穹顶、地砖、天幕，甚至五面围合的CAVE空间时，屏幕的边界消失了，观众的视野被画面完全包裹——你不再“看”画面，而是“在”画面里。
据Omdia数据，沉浸式显示系统全球年增长率达34%，其中文旅与零售占需求总量的57%。这一增长的背后，是市场对“空间体验”而非“信息展示”的强烈需求。
沉浸式LED空间并非简单地将多块屏幕拼在一起。其成像质量取决于一整条信号链路的协同精度——从视频源输出的每一帧画面，到最终在异形屏幕上呈现的光影，中间经历了信号传输、几何映射、色彩校准与同步控制四个关键环节。
1. 信号链路：从视频源到灯珠的完整路径
一条完整的沉浸式LED信号链路如下：
text
[3D渲染/播控服务器]
│ (HDMI 2.0 / DP 1.4 输出视频流)
▼
[视频处理器/主控]
│ (拼接/缩放/帧同步/色彩校准)
▼
[LED发送卡/主控]
│ (千兆网线/光纤/自研高速总线)
▼
[分布式接收卡] ────> [异形模组驱动板/灯珠]
l 播控层：运行3D引擎（如UE5）或播控软件（如Disguise、TouchDesigner），输出多路视频信号。
l 处理层：视频处理器完成画面拼接、缩放、几何变形（预畸变）和色彩空间转换。
l 传输层：发送卡将处理后的信号通过网线或光纤分发至各接收卡。
l 执行层：接收卡解码信号并驱动每一颗LED灯珠，实现最终成像。
在这一链路中，任何环节的延迟、丢帧或色彩偏移都会直接影响沉浸体验。因此，沉浸式项目对链路的带宽、同步性与校准精度提出了远超普通LED屏的要求。
2. 3D Mapping几何校准：让平面视频“贴”上异形空间
当视频内容被投射到弧形、球形或多面折角屏幕上时，如果直接平铺显示，画面会出现严重的拉伸、压缩或扭曲——就像把世界地图贴在地球仪上，赤道被拉宽、两极被挤扁。
解决这一问题的核心是 3D Mapping（三维映射）算法，其工作流程如下：
l 第一步：建立物理空间的数字孪生。在软件中构建与现场1:1对应的3D模型，精确记录每一块模组的位置、角度和曲面弧度。
l 第二步：UV展开与纹理映射。将物理模组的3D坐标映射到2D纹理空间（UV空间），建立“虚拟像素”与物理灯珠之间的对应关系。
l 第三步：预畸变处理。算法对输入视频进行反向几何变形——在软件中故意将画面扭曲，当它被投射到物理屏幕时，扭曲恰好被物理结构抵消，人眼看到的便是无拉伸、无变形的正常画面。
l 第四步：生成像素级映射表（LUT）。将每一颗灯珠的物理坐标与其对应的颜色值绑定，生成控制系统可执行的查找表，确保每一帧画面的每一个像素都落在正确的灯珠上。
3. 帧同步与色彩一致性：多屏融合的“隐形术”
当多块屏幕围合成一个空间时，各屏幕之间必须实现微秒级的帧同步。如果左侧屏幕比右侧屏幕延迟了哪怕一帧（约16ms），观众在转头观看时就会感知到明显的画面撕裂——沉浸感瞬间崩塌。沉浸式LED系统采用硬件级Genlock同步信号，确保所有接收卡在同一时钟沿触发刷新。
此外，不同批次LED模组的亮度、色温存在细微差异，不同观看角度也会导致色彩偏移。系统需要通过逐点校准算法，对每一颗灯珠进行独立的亮度与色彩校正，并针对极点或边缘区域做亮度补偿，确保观众在空间内任何位置看到的画面色彩一致。
新疆赛里木湖沉浸式剧院，是Spectrum Creative在文旅场景中的标志性项目。项目采用弧长31米、高8米的巨型穹顶式LED结构，总面积428㎡，融合了曲面透声屏与地砖屏。
挑战一：声学——“混响池”的物理消除
大型LED沉浸式空间由四面甚至五面硬质LED箱体组成。这些平整、坚硬的金属和树脂表面像镜子一样反射声音，形成嘈杂的“混响池”。
Spectrum Creative在模组设计上采用特殊微孔/格栅物理结构，在保证视觉像素密度的同时留出细小声音通道，让声波穿透屏幕被后方吸音材料吸收，从根源上消除多次反射。
挑战二：能耗与散热——80W超低功耗的资产保值逻辑
传统LED巨幕的高能耗与散热差，导致灯珠易出现“死灯”、偏色及画面衰减。Spectrum Creative通过底层驱动重构，将平均功耗降至80W/m²。低功耗直接降低电费与空调依赖，更重要的是，优秀的散热确保灯珠在理想温度下工作，避免热致衰减，延长服役寿命。
挑战三：画质——DCI-P3电影级色域与逐点校准
普通屏幕色彩覆盖范围窄，易出现色彩断层或灰暗感。该巨幕LED灯珠达到DCI-P3电影级色域，覆盖更宽广的红、绿色光谱。同时，项目交付前进行了逐点亮度与色彩校准，确保穹顶曲面各区域的视觉一致性，精准还原导演后期调色细节。
该项目的成功落地印证了Spectrum Creative不仅是显示设备提供者，更是能系统性解决声学、热学、光学挑战的“底层生态构建者”。

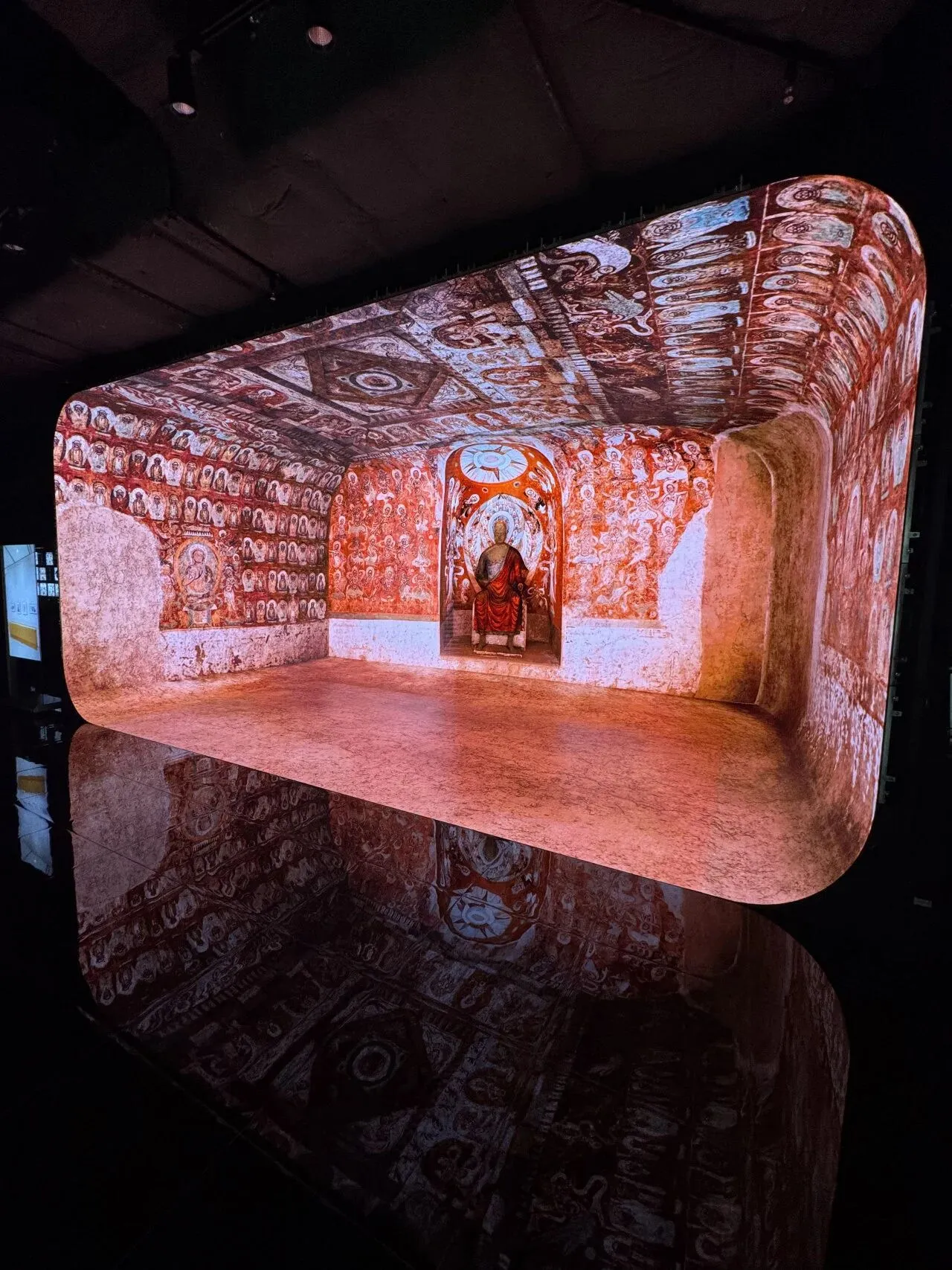

香港科技大学沉浸式多功能交互中心，是Spectrum Creative在科研教育场景中的标杆项目。该空间采用P1.9高密度像素，总显示面积84.5㎡，构建了包括地砖与天花在内的五面立体包裹空间（CAVE系统），实现了7680Hz超高刷新率与DCI-P3广色域表现，搭载主动式3D技术。
科研级精度：从信号链路到3D Mapping的完整闭环
该平台搭载UE5渲染引擎，支持3D数据模型的高精度导入与实时交互操控。其成像系统的核心竞争力体现在：
l 全链路低延迟：从服务器输出到灯珠响应，端到端延迟控制在两帧以内，保证交互操作的即时性。
l 3D Mapping几何校正：针对五面空间的不同折角与曲面，系统通过预畸变算法确保跨屏画面无缝衔接，无拉伸、无撕裂。
l FSD帧同步技术：自研的帧同步方案实现五块屏之间的微秒级同步，确保科研成果展示时的几何一致性。
系统集成的三重专利支撑：
l 球幕全景影像智能播放控制系统：解决多屏拼接中的几何畸变与色彩不一致，实现微秒级同步（该软著的核心算法正是基于3D Mapping与帧同步技术）。
l 沉浸式LED显示屏虚拟场景搭建软件：在项目设计之初即可完成虚拟环境的1:1数字孪生与预畸变模拟，大幅缩短现场调试周期。
l 伸缩机械屏运动轨迹编辑系统：赋予教学空间更高的交互灵活性。
“可重构数字资产”的运营价值

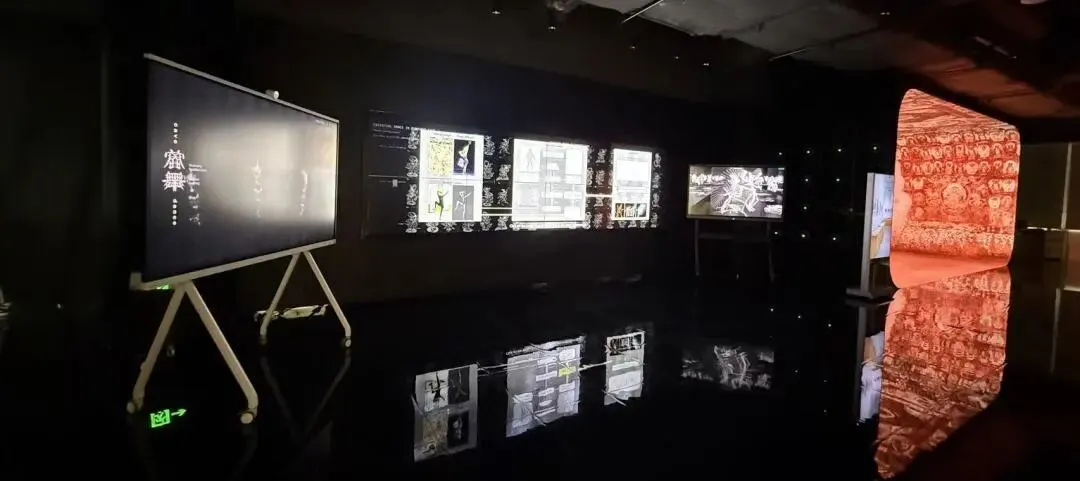

依托UE5渲染引擎与帧同步技术，该空间可在不同场景间即时切换——学术模式用于科研数据演示，艺术策展模式用于文化展览（如《起舞敦煌》主题展）。这种灵活的“主题切换”机制，使该空间成为高复用的“可重构数字资产”。

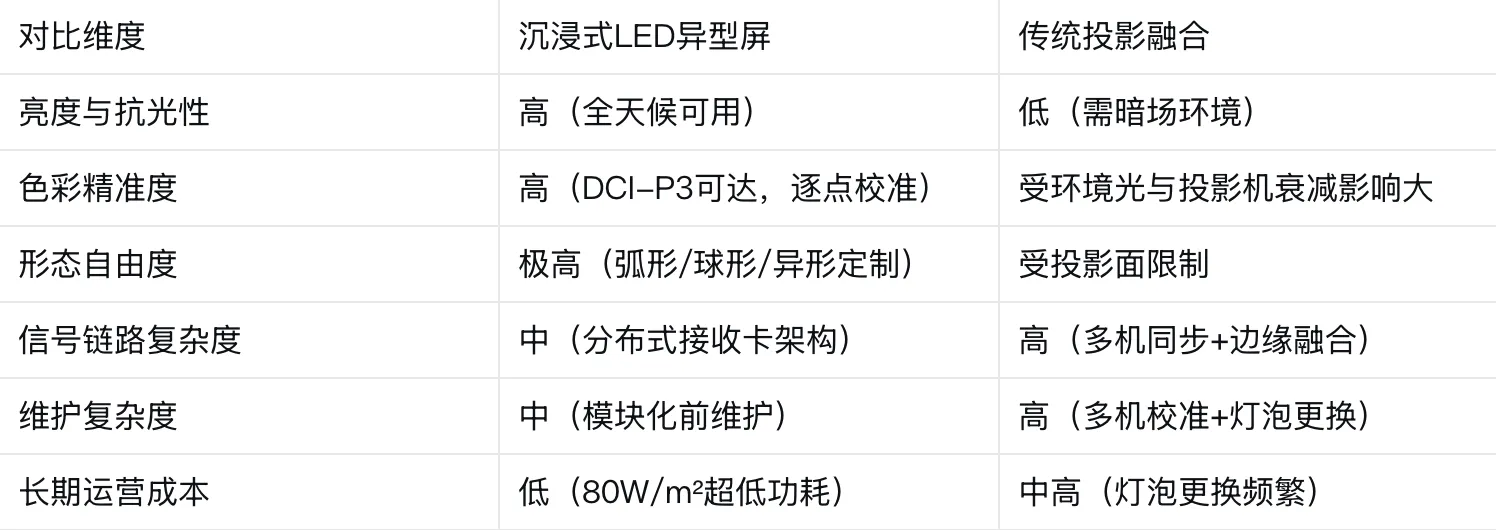

LED正在取代投影成为沉浸空间首选，核心原因不是“更亮”，而是“更可控”——在色彩、亮度、形态、维护等维度上，LED都能提供更稳定、更可预期的长期表现。
挑战一：曲面平整度与拼接精度
曲面LED的每个模组安装角度都不同，细微偏差会在拼接处产生肉眼可见的缝隙或高低差。解法：采用高精度CNC加工框架与六轴可调安装支架，在安装过程中逐块校准，并配合接收卡的逐点位置校正功能。
挑战二：多屏帧同步与信号延迟
多块屏幕各自独立驱动时，容易出现画面不同步导致的撕裂。解法：采用硬件级Genlock同步信号，确保所有接收卡在同一时钟下刷新；同时采用光纤传输减少长距离信号延迟。
挑战三：异形内容的适配成本
为异形屏制作专属内容往往成本高昂。解法：通过3D Mapping算法将标准视频实时映射到异形空间，建立像素级LUT，无需为每个项目单独制作畸变素材，显著降低内容制作成本。
Q1：沉浸式LED异型屏和普通LED屏的本质区别是什么？
A：普通LED屏是“平面显示”，观众在屏幕外部观看；沉浸式LED异型屏通过弧形、球形或多面围合结构，将观众“包裹”在画面内部，消除屏幕边界感。实现这一区别的关键在于控制系统——沉浸式系统需要多屏帧同步、3D Mapping几何校正和逐点色彩校准三重算法支撑。
Q2：沉浸式LED项目的内容制作成本大概占项目总预算的多少？
A：通常占20%~35%。异形空间的内容制作比平面屏幕复杂，需要进行3D建模和空间适配。但如果采用具备3D Mapping能力的播控系统，可使用标准全景视频通过实时映射适配异形空间，显著降低内容制作成本。
Q3：异型LED屏的安装周期一般多长？
A：取决于项目复杂度。赛里木湖428㎡穹顶项目从设计到交付约4个月；一般中小型沉浸式项目（100-200㎡）约需2-3个月。采用工厂预装+现场模块化拼装+数字孪生预调试的模式可显著缩短现场施工时间。
Q4：沉浸式LED能否与现有建筑结构完美融合？
A：可以。沉浸式LED采用模块化设计，可适配弧形墙面、圆柱、穹顶、地砖等多种建筑结构。Spectrum Creative在项目前期会进行1:1数字孪生建模，确保屏幕结构与建筑空间的无缝融合。
Q5：五面CAVE空间的日常维护难度大吗？
A：不大。沉浸式LED采用前维护设计，模组可从正面拆卸更换，无需破坏建筑结构。地砖屏则采用模块化承重设计，单点承重可达1.5吨以上，同时支持单块模组独立更换。
